金属環融着サイトグラス クリンポート

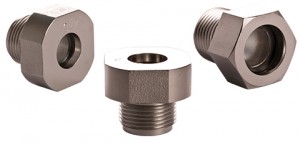

テーパーネジ込み汎用品(KPT)

テーパーネジによる取付けモデルです。サイズはKPT-1Q:R1-1/4、KPT-2:R2、KPT-3:R3、KPT-4:R4を標準としております。
材質は炭素鋼と致しましてS25C、ステンレス鋼と致しまして、SUS304、SUS316を標準としております。KPT-4につきましては、ステンレス鋼と致しまして、SUS316のみの製作となります。
クリンポート取付け用ソケットもご希望に際しまして各種材質製作用意しております。
ご要望によりまして、サイズ:R1/2、R3/4のサイズも製作しております。

KPT-4型

型式 a b c d e f
KPT-1Q 25 R1-1/4 46 31 25 6
KPT-2 40 R2 65 43 33 10
KPT-3 70 R3 95 50 37 13
KPT-4 90 R4 115 58 43 15

KPT-1Q、KPT-2は6角形、KPT-3、KPT-4は8角形。
