クリンポート クロスグラス
クリンポートKPF型使用クロスグラス
弊社ではクリンポート KPF型をクロスグラス用として取り入れ、より安全に高温・高圧にも使用できるクロスグラスを製作しています。 従来クロスグラスはガラス部のシール機構から、高圧箇所の使用を避けていましたが、本品はクリンポートの金属環部分で完全にシールしますので、ガラス部には締め付け過重が直接かかりませんから、ガラス取り付け、取り替え等の作業も容易となり、ガラス破損の心配はほとんどなくなりました。また、シールパッキンも金属パッキン等の選択も出来ますので、高温・高圧箇所への使用も可能となります。
- No.
- 部品名
- 1
- フランジ
- 2
- パイプ
- 3
- パイプ
- 4
- フランジ
- 5
- フランジ
- 6
- ボルト
- 7
- ナット
- 8
- クリンポート
- 9
- ガスケット
- 10
- ガスケット

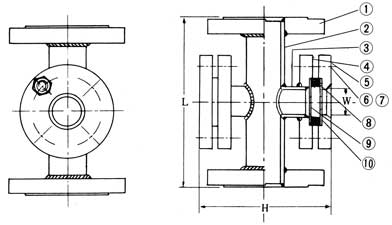

クリンポートKPF型使用クロスグラスクリンポート KPF型使用クロスグラス標準寸法表
| 口径 | L | H≒ | W | 定格 | クリンポート |
|---|---|---|---|---|---|
| 25A | 180 | 145 | 21 | 2.0MPa(20kgf/cm2) | KPF-C1Q |
| 50A | 220 | 205 | 36 | 2.0MPa(20kgf/cm2) | KPF-C2 |
| 80A | 260 | 250 | 66 | 2.0MPa(20kgf/cm2) | KPF-C3 |
| 100A | 280 | 295 | 86 | 2.0MPa(20kgf/cm2) | KPF-C4 |
クリンポートKPT使用ねじ込みクロスグラス
テーパーねじ込み型クリンポートAX型、KPT型、KPT-C型を利用する事により、市販のねじ込みクロス、ねじ込みティーズを使用し簡単にサイトグラスを設ける事が出来ます。
配管用クロスにKPT-2型を取り付け

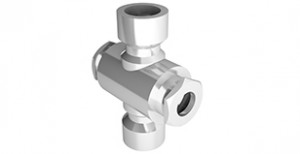

配管用ティーズにKPT-1Q型を取り付け
