ストレートネジ込み高圧用（KPS-C）
KPS-C型
ストレートネジによる高圧用モデルです。サイズはKPS-C1Q:G1-1/4、KPS-C2:G2、KPS-C3:G3、KPS-C4:G4を標準としております。 材質は炭素鋼、ステンレス鋼です。
クリンポート取付け用ソケット、ガスケットもご希望に際しまして各種材質製作用意しております。

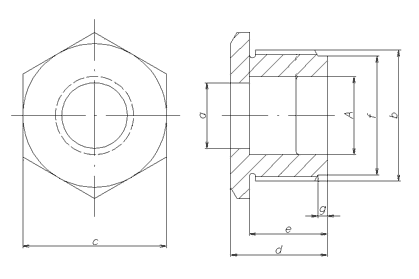

標準型クリンポートの仕様と定格表KPS-C型
| 型式 | A | a | b | c※ | d | e | f | g | 耐用圧力 kgf/cm2 (MPa) |
耐用 温度 ℃ |
水圧試験 kgf/cm2 (MPa) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KPS-C1Q | 25 | 21 | G1- 1/4 |
46 | 31 | 25 | 38 | 3 | 135 (13.2) |
250 | 205 (20.1) |
| KPS-C2 | 40 | 36 | G2 | 65 | 43 | 33 | 59.254 | 5 | 70 (6.8) |
200 | 105 (10.2) |
| KPS-C3 | 70 | 66 | G3 | 95 | 50 | 37 | 84 | 5 | 30 (2.94) |
120 | 45 (4.41) |
| KPS-C4 | 90 | 86 | G4 | 115 | 58 | 43 | 109 | 5 | 30 (2.94) |
90 | 45 (4.41) |
※KPS-C1Q、KPS-C2は6角形、KPS-C3、KPS-C4は8角形。
